JQHS-5×48氣動絞車的主要型號及結構

一、概  述

JQHS-5×48氣動絞車是以氣動馬達為動力，通過齒輪減速機構驅動卷筒，實現載人提升和重物牽引、運輸或托運的絞車裝置。它具有結構緊湊、操作方便、工作安全可靠、維修簡單、運轉平穩、無級變速等優點，適用于油田、地質鉆井、礦山開采及易爆、易燃?xì)怏w等場所。適用于海拔1000米以下,氣溫-40~60℃的環境。

JQHS-5×48氣動絞車按照J(rèn)B/T2500-1997、JB/T 6125-1992標準生產

正確安裝使用和認真維護保養，是使氣動絞車正?？煽康墓ぷ鳎娱L其使用壽命的重要保證。用戶應仔細閱讀本說明書，以便正確的掌握氣動絞車的安裝、使用和保養方法，充分發揮氣動絞車的功能。

根據用戶使用意見和科學技術的發展，本氣動絞車也將不斷進行改進提高。

二、 主要型號、結構及工作原理

主要型號：JQHS-5×48

J---絞車  Q----氣動  H---活塞式  5---額定牽引力5KN 48--- 繩速48m/min

該氣動絞車系以壓縮空氣為動力能源，由活塞式氣動機通過減速箱來帶動滾筒，以達到其提升的目的。所有各傳動處運轉靈活，主要零部件多選用高強度優質合金鋼材，并經過化學熱處理，使零件具有較長的使用壽命。

此將絞車的主要零部件結構、性能分述如下:

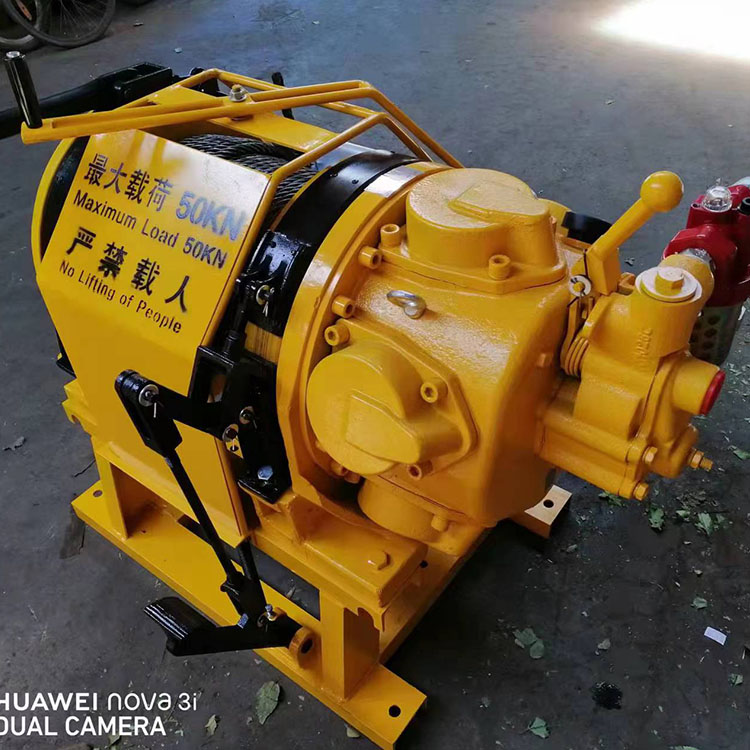

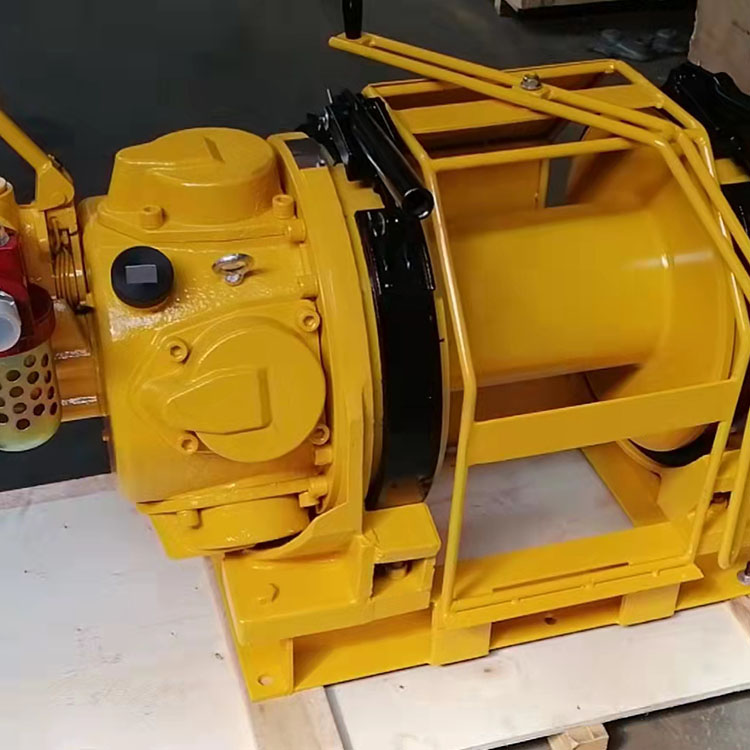

絞車由馬達總成（氣動機）、制動器總成、減速機構、卷筒、機座等主要部分組成。
