JD系列調度絞車

一、用途及適用范圍

（1）本絞車主要用于煤礦井下或其它傾斜角度小于30°的巷道中拖運及其它輔助搬運工作，也可用在回采工作面或掘進工作面裝載站上高度編組礦車。本絞車嚴禁用于提升和人。

（2）絞車的電機具有防爆性能，其他配套電器設備由用戶自備，但必須選用具有在有效期內的《礦用產品安全標志證書》的產品，以適用在有瓦斯（甲烷）及煤塵爆炸危險的礦井中使用。

二、 使用環境和工作條件

（1） 環境溫度為-10℃~+40℃；環境相對濕度不超過95%（+25℃）；海拔高度2000米以下。

（2） 周圍空氣中的甲烷、煤塵、硫化氫和二氧化碳等不得超過《煤礦安全規程》中所規定的安全含量。

三、工作原理和結構概述

1、 工作原理

本調度絞車通過兩級行星輪系及所采用的浮動機構完成絞車的減速和傳動。通過控制電機的正反轉及操縱兩個制動閘的不同剎緊狀態實現絞車卷筒的正轉、反轉和停轉，從而實現對重物的牽引、下放和停止三種工作狀態。深度指示器通過指示器的齒輪與卷筒上內齒輪的嚙合帶動與指示器相聯的絲杠的旋轉，達到顯示深度的目的。絞車內部各轉動部份均采用滾動軸承，運轉靈活。

2、結構概述

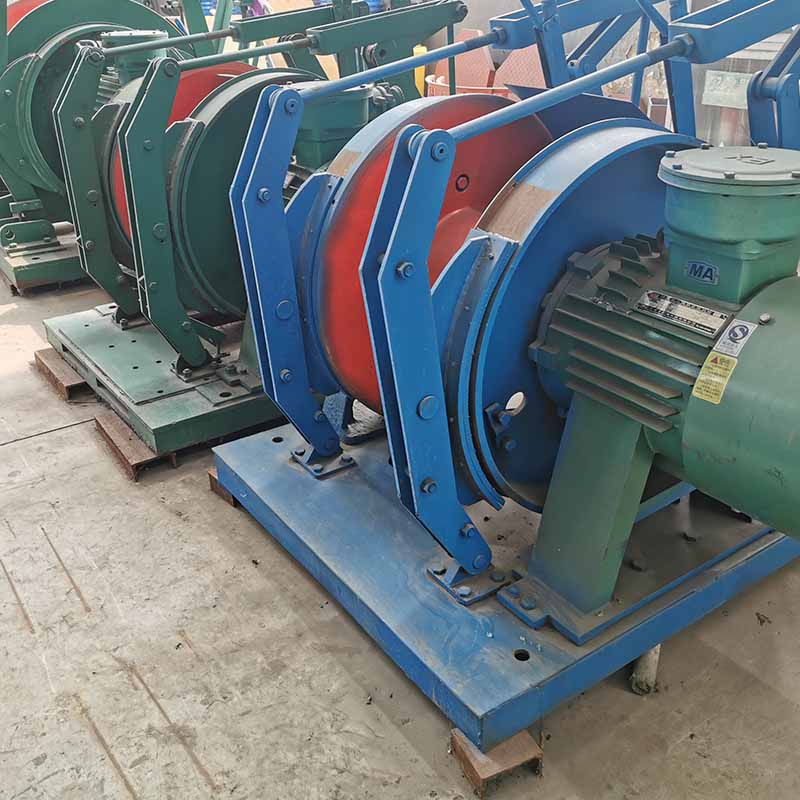

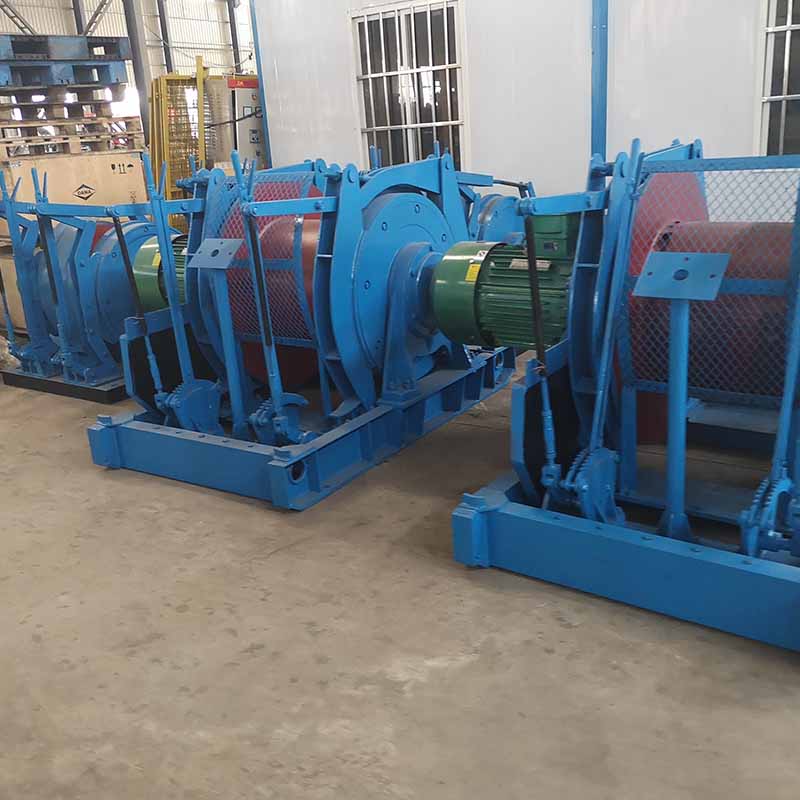

JD系列調度絞車由電動機、卷筒裝置、制動裝置、深度指示裝置、底座、防護罩、座椅等部件組成

四、使用與操作

1、一般要求：

（1）絞車司機必須了解本機的性能，熟悉操作方法。

（2）鋼絲繩靜拉力不得超過額定數值，嚴禁用絞車運送人員。

2、操作前注意事項：

(1) 檢查鋼絲繩接頭是否牢固，支座螺栓和地腳螺栓是否緊固，絞車安裝是否牢靠。

(2) 檢查調整制動機構使之達到靈活、可靠。

(3） 檢查鋼絲繩，不準有結節，扭繞現象，如有一個節距內斷絲超過10%應予更換。

(4）檢查電器線路，電機和按鈕應接地良好，安全可靠。

(5） 檢查行車軌道有無障礙物，防止牽引過程中發生事故。

(6） 在卷筒起動或停止時，其速度須逐漸增加或減少，不允許急驟的開車、停車，以防損壞傳動件。

(7） 電機開動時，嚴禁左右兩個制動同時剎緊，以防燒毀電機或損傷主機內部或其他意外事故。

（8）用戶如有特殊要求而訂做的非標準產品，相關注意事項，用戶必須編制操作規程。對操作工進行專項培訓后方可上崗操作，以保證安全。（如用戶訂做配置可將制動裝置反向安裝的雙向出繩絞車，由于在反向出繩操作時，左手制動原為卷筒制動，而變成了對制動輪的制動，右手制動原為制動輪制動，而變成了對卷筒制動，改變了原操作習慣，必須對操作工進行崗前培訓，熟練后方可上崗操作。

3、 操作要求和操作方法：

本絞車操作方便簡單，操作者只需控制按鈕和操縱兩只制動手把即可，具體如下：

（1） 操作時應集中精力，操作者只需控制按鈕和看清信號，標志。

（2） 操作時，首先用左制動剎住卷筒，使卷筒靜止，同時將制動輪上的右制動松開，然后可開動電機，右端制動輪空轉，這時將右端制動輪上的制動逐漸剎緊，左端卷筒上的制動逐漸松開，卷筒便開始旋轉，即可進行牽引作業。

（3） 放重物時，應松開右端制動輪上的制動閘并放松左端卷筒的制動閘，開啟電機并使電機反轉，下放的速度可借對卷筒的半制動加以控制。注意嚴禁關閉電動機時下放重物。

（4） 要使牽引重物停止在某一位置，只需剎緊左端的卷筒制動閘，同時松開右端制動輪上的制動閘即可。

（5） 在起動、停止、重物下放或其它情況下而需微程牽引時，只要上下來回交替操作兩個制動把，使卷筒間轉間停即可。

（6) 操作過程中發現響聲不正常，制動不靈，絞車的卷筒，制動帶及軸承等溫度劇烈上升（超過80°C）等異常情況時。必須停車檢查，及時排除。

(7) 鋼絲繩在卷筒上要排列整齊，工作時不可全放完，在卷筒上至少應保留三圈。

(8) 預定任務完成后，應松開右端制動輪上的制動裝置，切斷電源，封閉開關。

四、維護、保養與潤滑

1、維護與保養

（1）司機必須每日對絞車各部份認真保養，工作前先檢查并開空車試轉，注意潤滑狀況是否良好。工作過程中要經常注意油溫是否正常，當發現絞車出現異常現象時，不得勉強繼續工作，應及時停車并通知檢修工對設備進行檢修，做好檢修記錄。下班時應清除設備上的灰塵等污物。對長期擱置不用的絞車，必須在其裸露部份涂以防銹油脂，并應把絞車放在通風防潮的場所。

（2）每班都應注意檢查制動閘帶的磨損情況和制動的松緊是否合適，絞車轉動是否靈活，工作是否可靠。若制動閘帶被磨損必須立即更換。

（3）經常檢查鋼絲繩的磨損情況，對斷裂嚴重的鋼絲繩應及時更換。

（4）要根據絞車的實際使用情況有計劃的安排小修和大修。按實際使用時間累計，一般小修的周期為半年，大修的周期為二年。

小修的內容主要是：消除制動故障，更換油封消除漏油現象。

大修的內容是：拆開全部零件，將零件清洗后，檢查其磨損程度，更換或修復己磨損的零件，更換各處的潤滑油和潤滑脂，全面恢復絞車的工作能力。

2、絞車修理時應予更換的零件及注意事項如下

（1）石棉帶：當石棉帶的磨損厚度大于2毫米時，必須更換新的。

（2）軸承：由于軸承的壽命是根據絞車的使用年限來選用的，所以在正常使用條件下，一般僅需在大修時根據實際情況拆換軸承。

（3）齒輪：由于齒輪磨損后會使絞車的效率降低、噪音加大、甚至使卷筒不能轉動，因而應及時更換。

（4）其它零件如發現有過度磨損等缺陷，也必須及時更換。

（5）絞車的油漆面有油漆剝落現象時，應在修理時重新噴涂上油漆。
